NAALDLAGERS K-SERIE

Huis/Producten/ NAALDLAGERS/NAALDLAGERS K-SERIE
Productclassificatie

NAALDLAGERS K-SERIE



Wat zijn naaldlagers uit de K-serie?





Naaldlagers uit de K-serie zijn volledig complementaire naaldlagers zonder binnenring, een soort radiale naaldlagers. Hun naamgeving volgt de standaardcode van de Duitse INA (Schaeffler Group).

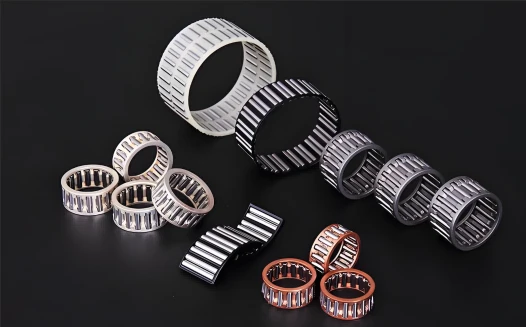

                                 productcate-526-327

Kernstructuur en functies





Geen binnenringontwerp



 Gebruik het astapoppervlak rechtstreeks als loopbaan (de as moet worden gehard en geslepen tot Ra kleiner dan of gelijk aan 0,2 μm).



 Bespaar axiale ruimte en is geschikt voor scenario's met extreem beperkte radiale installatieafmetingen

01

Volledige aanvulling van naaldrollen

 Geen kooi, de naaldrollen vullen de loopbaan en zorgen voor het maximale aantal rolelementen.

 Voordelen: extreem hoog radiaal draagvermogen (30%~50% hoger dan lagers van dezelfde maat met kooi).

 Nadelen: lagere snelheidslimiet (vanwege verhoogde wrijving van rolelementen).

02

Buitenring met dubbele ribben

 De buitenring is aan beide zijden voorzien van stijve ribben (flenzen) voor de axiale positionering van de naaldrollen.

 De ribhoogte is meestal kleiner dan of gelijk aan de diameter van de naaldrol, waardoor een compact ontwerp wordt gegarandeerd

03

Typische codeanalyse (met de IN K-serie als voorbeeld)

KAB×CD×EF
 AB: Code binnendiameter (werkelijke binnendiameter d=AB mm)
 CD: Buitendiameter D (mm)
 EF: Breedte B (mm)
*Voorbeeld: K 20×26×20 → d=20mm, D=26mm, B=20mm*

04



Kernvoordelen





Kenmerkend



Illustreren


Ultra-hoog laadvermogen Volledig complementaire naaldrol + rolontwerp met kleine diameter, het draagvermogen per oppervlakte-eenheid is veel groter dan dat van diepgroefkogellagers
Ultra-dun radiaal gedeelte De wanddikte is slechts 1 ~ 3 mm, geschikt voor smalle ruimtes (zoals het kleine uiteinde van de drijfstang, versnellingsbakbehuizing)
Hoge stijfheid

Lijncontactkrachtoverdracht, kleine vervorming en goede ondersteuningsstabiliteit.


Economisch

Het ontbreken van een binnenring verlaagt de productiekosten, en het gebruik van de as als loopbaan bespaart materiaal.







Typische toepassingsscenario's



1752652140391

Automobiele motor

 Zuigerpenlager, drijfstang klein uiteinde, transmissietandwielsteun

1752652458720

Industrieel verloopstuk

 Planetaire tandwielsteun, zwevend uiteinde van de uitgaande as (zoals robotgewrichtsreductiemiddel)

1752652601783

Hydraulische pomp/motor

 Krukas of excentrische assteun (zoals plunjerpomp

1752652845256

Huishoudelijke apparaten

 Versnellingsbakken voor elektrisch gereedschap, krukassen van compressoren.

1752652994169

Lucht- en ruimtevaart

 Aandrijfscharnieren, klepmechanismen (speciale materialen/coatings vereist)









Selectie- en installatiepunten



1. Asvereisten (cruciaal!)

Hardheid: groter dan of gelijk aan 58 HRC (gehard staal).

Ruwheid: Ra Kleiner dan of gelijk aan 0,2 μm (spiegelgeslepen).

Tolerantie: k5/m6 aanbevolen (interferentiepassing zorgt ervoor dat de as als loopbaan niet gaat vreten).

2. Installatie-opmerkingen

De coaxialiteit van de as en het lagerzittinggat moet worden gewaarborgd (fout kleiner dan of gelijk aan 0,05 mm).

Reinig de loopring vóór installatie om te voorkomen dat deeltjes naar binnen dringen en voortijdige defecten veroorzaken.

Gebruik de koude installatiemethode (verwarm de lagerzitting tot 80 ~ 100 graden) en hamer niet op de buitenring

3. Smeringsvereisten

De voorkeurssmering is lithiumvet onder extreme druk (NLGI klasse 2) of circulerende olie.

Het initiële vulvolume beslaat 30%~50% van de interne ruimte en wordt regelmatig aangevuld.



Veelvoorkomende faalmodi en preventie

Faalfenomeen



Oorzaak Analyse



Voorzorgsmaatregelen



Slijtage van de as



Ashardheid is onvoldoende/ruwheid overschrijdt de norm



Controleer strikt de kwaliteit van de schachtverwerking



Rolbreuk



Kantel- of overbelastingsimpact bij installatie



Zorg voor coaxialiteit en voorkom overbelasting



Flens scheuren



Overmatige axiale kracht (designtaboe!)



Alleen radiale belasting verdragen, axiale borgring is vereist



Smeringsfout bij sinteren



Uitdrogen of vervuiling van vet



Regelmatig onderhoud, afgedicht en stofdicht







Parametertabel naaldlager uit de K-serie





 NAALDLAGERS K-SERIE                                                                                productcate-456-334





Lager GEEN. Afmetingen (mm) Gewicht (g)   Lager GEEN. Afmetingen (mm) Gewicht (g)
d D B d D B
K10*13*10 10 13 10 1.60   K18*25*22 18 25 22 23.00
K10*13*13 10 13 13 2.30 K18*23*13 19 23 13 8.00
K10*13"16 10 13 16 2.90 K19*23*17 19 23 17 11.00
K10*14*10 10 14 10 2.50 K20*24*10 20 24 10 6.50
K10*14*13 10 14 13 4.60 K20*24*13 Z0 24 13 9.00
K10*16*12 10 16 12 5.50 K20*24"17 20 24 17 12.00
K12*15*10 12 15 10 1.90 K20*26'12 20 26 12 11.00
K12*15*13 12 15 13 2.30 K20*26*13 20 26 13 12.00
K12*16*13 12 16 13 3.40 K20*26*17 20 26 17 16.00
K12*17*13 12 17 13 4.90 K20*26*20 20 26 20 19.00
K12*18*12 12 18 12 5.00 K20*28*16 20 28 16 20.00
K14*18"10 14 18 10 4.00 K20*28*20 20 28 20 27.00
K14*18*13 14 18 13 6.50 K20*28*25 20 28 25 32.00
K14*18*15 14 18 15 7.30 K20*30*30 20 30 30 49.00
K14*18*17 14 18 17 8.00 K21*25*13 21 2S 13 9.00
K14*20*12 14 20 12 8.50 K22*26*10 22 26 10 7.50
K15*18*17 15 18 17 4.60 K22*26*13 22 26 13 9.50
K15*19"10 15 19 10 5.00 K22*26*17 22 26 17 12.00
K15*19*13 15 19 13 7.00 K22*28*17 22 28 17 18.00
K15*19*17 15 19 17 8.80 K22*29*16 22 29 16 16.00
K15*20*13 15 20 13 8.90 K22*30*15 22 30 IS 18.00
K15*21"15 15 21 15 11.00 K22*32*24 22 32 24 43.00
K15*21*21 IS 21 21 17.00 K23*35*16 23 3S 16 29.00
K16*20*10 16 20 10 5.50 K24*28*10 24 26 10 8.50
K16*20*13 16 20 13 7.50 K24*28*13 24 28 13 10.00
K16*20*17 16 20 17 10.00 K24*28*17 24 28 17 13.00
K16*22*12 16 22 12 10.00 K24*30*17 24 30 17 19.00
K16*22*16 16 22 16 12.00 K25*29*10 25 29 10 8.50
K16*22*20 16 22 20 17.00 K25*23*13 2S 29 13 11.00
K16*24*20 16 24 20 22.00 K25*29*17 25 29 17 14.00
K17*21*10 17 21 10 5.50 K25*30*17 25 30 17 16.00
K17*21*13 17 21 13 6.50 K25*30*20 25 30 20 18.00
K17*21*17 17 21 17 9.50 K25*31*17 25 31 17 19.00
K18*22*10 18 22 10 6.00 K25*31*21 25 31 21 20.00
K18*22*13 18 22 13 8.00 K25*32*16 25 32 16 21.oo
K18*2Z*17 18 22 17 11.00 K25*33*20 25 33 20 33.00
K18*24*12 18 24 12 12.00 K25*33*24 25 33 24 39.00
K18*24*13 18 24 13 13.00 K25*35*30 25 35 30 65.00
K18*24*20 18 24 20 18.00 K26*30*13 26 30 13 11.00

Lager GEEN. Afmetingen (mm) Gewicht (g)   Lager GEEN. Afmetingen (mm) Gewicht (g)
d D B d D B
K26"30*17 26 30 17 15.00 K40*45*17 40 45 17 31.00
K28*33*13 28 33 13 13.00 K40*45*27 40 45 27 36.00
K28*33*17 28 33 17 17.00 K40*47*18 40 47 18 39.00
K28*34*17 28 34 17 24.00 K40*47*20 40 47 20 42.00
K28*35*16 28 35 16 24.00 K40*48*20 40 48 20 49.00
K28*35*18 28 35 18 27.00 K42*47*13 42 47 13 18.00
K28*40*25 28 40 25 70.00 K42*47*17 42 47 17 32.00
K30*34*13 30 34 13 14.00 K42*50*20 42 50 20 53.00
K30*35*13 30 35 13 14.00 K43*48*17 43 48 17 30.00
K30*35*17 30 35 17 19.00 K43*48*27 43 48 27 50.00
K30*35*27 30 35 27 30.00 K45*50*17 45 50 17 34.00
K30*37*16 30 37 16 37.00 K45*50*27 45 50 27 41.00
K30*37*18 30 37 18 30.00 K45*52*18 45 52 18 42.00
K30*40*18 30 40 18 48.00 K45*53*20 45 53 20 55.00
K30*40*30 30 40 30 73.00 K4S*53*21 45 53 21 60.00
K32*38*13 32 37 13 18.00 K45*53*28 45 53 28 81.00
K32*37*17 32 37 17 19.00 K45*59*18 45 59 18 72.00
K32*37*27 32 37 27 30.00 K45*59*32 45 59 32 148.00
K32*38*20 32 38 20 30.00 K47*52*17 47 52 17 35.00
K32*39*16 32 39 16 37.00 K47*52*27 47 52 27 51.00
K32*39*18 32 39 18 45.00 K50*55*13.5 50 55 13.5 30.00
K32*40*25 32 40 25 49.00 K50*55*17 50 55 17 35.00
K32*46*32 32 46 32 119.00 K50*55*20 50 55 20 43.00
K35*40*13 35 40 13 19.00 K50*55*30 50 55 30 65.00
K35*40*17 35 40 17 21.00 K50*57*18 50 57 18 47.00
K35*40*25 35 40 25 31.00 K50*58*20 50 58 20 75.00
K35*40*27 35 40 27 39.00 K50*58*25 50 58 25 90.00
K3S*42"16 35 42 16 34.00 K52*57*12 52 57 12 24.00
K35*42*18 35 42 18 34.00 K55*60*20 55 60 20 40.00
K35*42*'20 35 42 20 37.00 K55*60*27 55 60 27 60.00
K35*42*30 35 42 30 67.00 K55*60*30 55 60 30 71.00
K35*45*30 35 45 20 56.00 K55*62*18 55 62 18 52.00
K35*45*30 35 45 30 80.00 K55*63*20 55 63 20 67.00
K37*42*17 37 42 17 22.00 K55*63*25 55 63 25 80.00
K38*43*17 38 43 17 29.00 K55*63*32 55 63 32 102.00
K38*43*27 38 43 27 43.00 K58*65*18 58 65 18 52.00
K38*46*20 38 46 20 47.00 K60*65*20 60 65 20 52.00
K38*46*32 38 46 32 76.00 K60*65*30 60 65 30 77.00
K40*45*13 40 45 13 22.00 K60*68*20 60 68 20 71.00



Als een van de meest professionele fabrikanten en leveranciers van naaldlagers uit de k-serie in China, worden we gekenmerkt door kwaliteitsproducten en een lage prijs. U kunt er zeker van zijn dat u hier goedkope naaldlagers k-serie gemaakt in China groothandel en ontvang een prijslijst van onze fabriek. Neem contact met ons op voor service op maat.
